Apa perbedaan antara PCBA dan PCB?
Baik Papan Sirkuit Cetak (PCB) dan Rakitan Papan Sirkuit Cetak (PCBA) adalah istilah penting dalam industri elektronik. Beberapa orang menggunakannya secara bergantian, tetapi keduanya sebenarnya adalah dua hal yang berbeda.
Perbedaan utama antara kedua istilah ini adalah bahwa PCB mengacu pada papan sirkuit kosong, sedangkan PCBA mengacu pada papan sirkuit yang berisi semua komponen elektronik yang diperlukan untuk membuat papan berfungsi sesuai keinginan. PCB belum berfungsi karena tidak memiliki komponen yang dibutuhkan, sedangkan PCBA adalah papan yang berfungsi penuh. PCB dan PCBA adalah dua bagian berbeda dari proses yang sama - PCBA dibangun di atas PCB yang ada.
Dalam panduan ini, kita akan melihat lebih dekat definisi PCB, definisi PCBA, dan perbedaan antara kedua istilah tersebut.
Apa itu papan sirkuit tercetak?

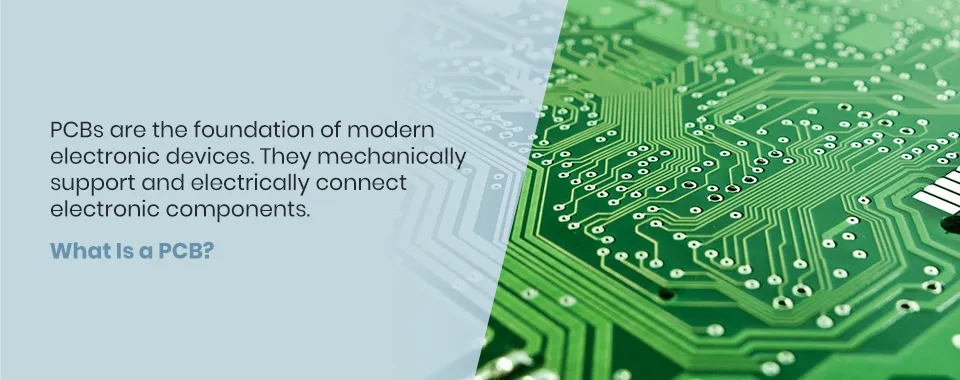

PCB adalah dasar dari perangkat elektronik modern. Mereka secara mekanis mendukung dan menghubungkan komponen elektronik secara elektrik. Papan sirkuit itu sendiri terbuat dari laminasi, seperti fiberglass atau epoksi komposit, dan berisi jalur konduktif yang menghubungkan berbagai bagian papan sirkuit. Jalur ini dicetak atau diukir di papan sesuai dengan desain PCB yang diinginkan.
Jenis PCB
Jenis utama PCB meliputi:
1. PCB satu lapis adalah jenis PCB yang paling sederhana, dilapisi dengan satu lapis bahan konduktif dan satu lapis topeng solder. Komponen PCB ditandai dengan silkscreen.
2. PCB lapisan ganda memiliki lapisan bahan konduktif di bagian atas dan bawah papan, yang memberi mereka lebih banyak fleksibilitas dan ukuran lebih kecil daripada PCB lapisan tunggal.
3. Multilayer PCB memiliki lebih dari dua lapisan konduktif untuk aplikasi yang lebih kompleks.
Jenis PCB umum lainnya termasuk PCB fleksibel, PCB kaku, dan PCB kaku fleksibel.
Apa perbedaan antara PCBA dan PCB?
Bahan-bahan yang digunakan
Bahan substrat untuk PCB biasanya fiberglass, epoksi komposit, atau laminasi lainnya. Bahan konduktif pada satu atau kedua sisi papan biasanya tembaga. Sirkuit tercetak yang dilapisi atau digoreskan pada substrat sesuai desain juga terbuat dari tembaga. Sirkuit dilapisi timah-timbal untuk mencegah oksidasi. Tepi luar PCB memiliki jari kontak, yang juga dilapisi dengan timah, serta bahan lain seperti nikel dan emas untuk meningkatkan konduktivitas.
Aplikasi
PCB digunakan dalam berbagai perangkat elektronik, termasuk elektronik konsumen, mesin berat, robotika, komponen kendaraan, dan perangkat medis. Contohnya meliputi:
Pindai Penerjemah, Pena Berbicara, Pena Membaca, PC Tablet, Mesin Pembelajaran, komputer, ponsel, televisi, radio, printer, kalkulator, peralatan rumah tangga, Sistem penerangan, sistem pencitraan medis, alat pacu jantung, sistem manajemen mesin, kontrol industri, menara telekomunikasi, perangkat penyimpanan data, sistem satelit
Apa definisi dari PCBA?

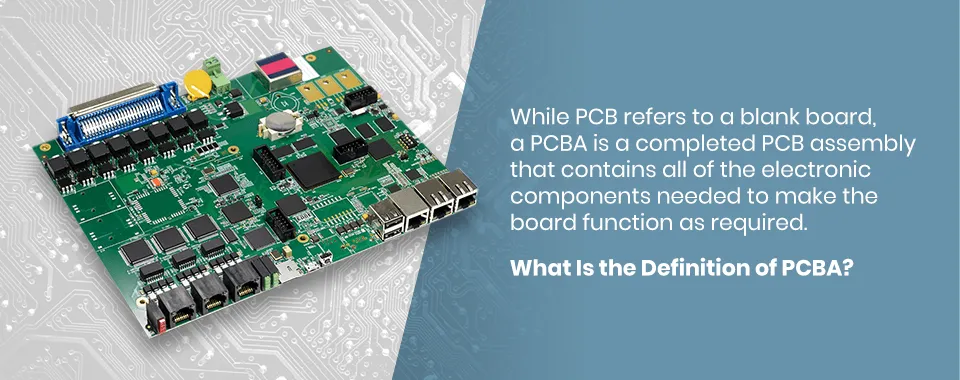

Sementara PCB mengacu pada papan kosong, PCBA adalah perakitan PCB lengkap yang berisi semua komponen elektronik yang diperlukan untuk membuat papan berfungsi sesuai keinginan. PCBA juga dapat merujuk pada proses perakitan papan sirkuit dengan komponen yang diperlukan.
Ada dua metode utama yang dapat digunakan perusahaan PCBA untuk perakitan PCB:
1. Teknologi Pemasangan Permukaan

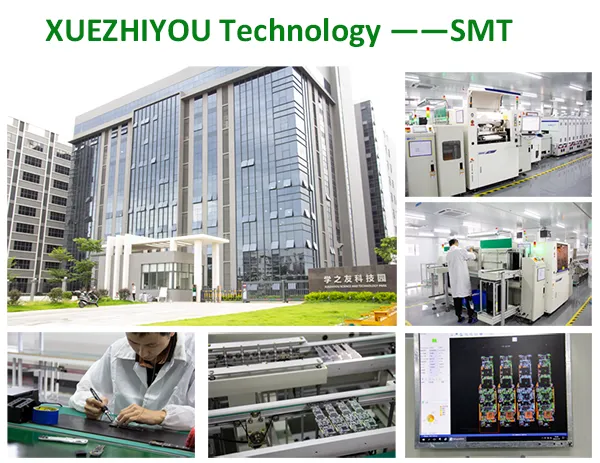

Surface Mount Technology (SMT) adalah proses perakitan yang melibatkan pemasangan komponen elektronik ke permukaan PCB. Ini sangat otomatis dan fleksibel, dan memungkinkan kepadatan koneksi yang lebih tinggi. Ini memungkinkan pabrikan untuk menempatkan sirkuit kompleks menjadi komponen kecil.
Empat langkah dasar SMT PCBA adalah:
Mempersiapkan PCB: Pertama, assembler menempatkan pasta solder di lokasi yang diinginkan di papan tulis.
Menempatkan Komponen: Selanjutnya, assembler menempatkan komponen di papan, biasanya menggunakan mesin pick and place.
Solder Reflow: Perakit kemudian memanaskan papan dalam oven reflow sampai pasta solder mencapai suhu yang diperlukan untuk pembentukan sambungan solder.
Inspeksi: Assembler memeriksa seluruh proses SMT, termasuk sebelum menyambungkan komponen dan sebelum dan sesudah penyolderan reflow.
2. Melalui teknologi lubang
Melalui-lubang teknologi adalah proses perakitan yang melibatkan lubang pengeboran di PCB melalui komponen elektronik yang disebut memimpin dapat dihubungkan. Ini adalah teknologi yang lebih tua dari SMT, tetapi menciptakan koneksi yang lebih kuat antara papan sirkuit dan komponen, membuat perakitan lebih tahan lama dan andal.
Rakitan melalui lubang dapat sepenuhnya otomatis atau semi-otomatis. Langkah-langkah proses melalui lubang PCBA meliputi:
Pengeboran: Langkah pertama dalam proses melalui lubang adalah mengebor lubang di papan sirkuit. Ukuran lubang ini harus sesuai dengan lead komponen.
Tempatkan lead: Selanjutnya, assembler menempatkan lead di dalam lubang.
Menyolder: Langkah selanjutnya dalam proses ini adalah menyolder. Langkah ini memastikan bahwa komponen terpasang dengan kuat di tempatnya.
Inspeksi: Sepanjang proses, komponen diperiksa untuk memastikan bahwa PCBA berfungsi sebagaimana mestinya.
Bagaimana PCBA dan PCB berhubungan satu sama lain?
PCB dan PCBA adalah hasil dari dua langkah berbeda dari keseluruhan proses yang sama. PCB adalah papan sirkuit kosong tanpa komponen elektronik yang terhubung, sedangkan PCBA adalah rakitan lengkap yang berisi semua komponen yang dibutuhkan papan sesuai dengan aplikasi yang diinginkan. PCB belum berfungsi, sedangkan PCBA siap digunakan dalam elektronik.
Karena berbagai komponen dan proses yang terlibat dalam perakitan PCB, membuat papan kosong lebih sederhana daripada membuat PCBA lengkap. Juga lebih mahal untuk memproduksi PCBA dibandingkan dengan PCB kosong. Namun, kedua langkah tersebut diperlukan untuk membuat papan yang lengkap. PCBA tidak dapat dibuat tanpa PCB. Pembuatan PCB adalah langkah pertama dalam proses, dan pembuatan PCBA dibangun berdasarkan langkah pertama tersebut.
Perbedaan lainnya adalah cara pengemasan PCB dan PCBA. PCB biasanya dikemas menggunakan kemasan vakum, sedangkan PCBA membutuhkan penggunaan kompartemen atau kemasan anti-statis.
